如图：



第四章 WGACCESS门禁系统的基本组成部分 功能原理拓扑图 及 配置

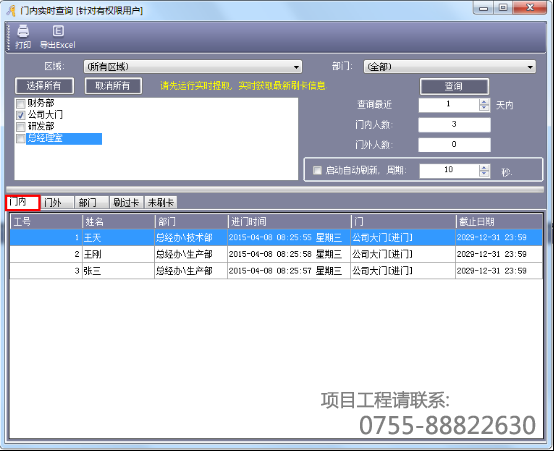

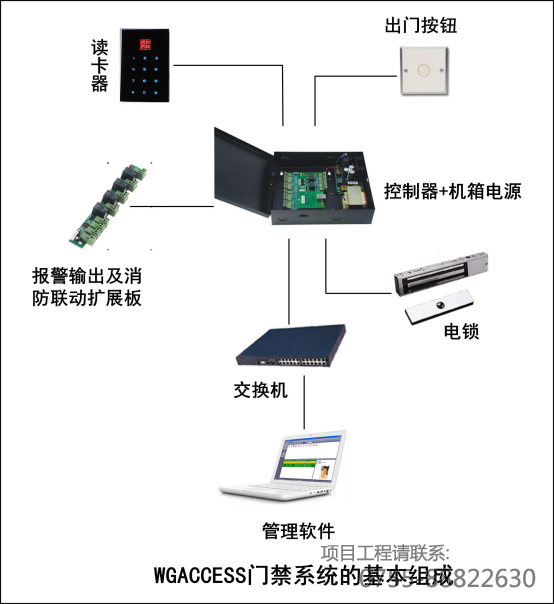

4.1 门禁系统的基本组成部分



读卡器： 通过射频感应原理，识别感应卡内置加密卡号。

感应卡：存储用户的不可复制和解密的ID号。

门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。

机箱电源：线性电源输出，DC12V 4A, 可以带4把电插锁或3把磁力锁。

电锁：电动执行机构。

管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。

开门按钮：出门可以设置为按按钮出门。

电源：提供系统运作电源和电锁的执行结构的电源供应。

消防联动扩展板：提供系统与消防报警信号的联动输出。

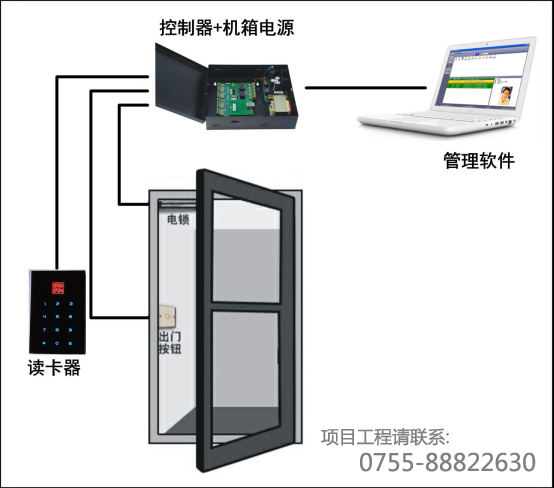

4.2 门禁系统功能原理示意图






4.3 门禁系统组网布线拓扑示意图

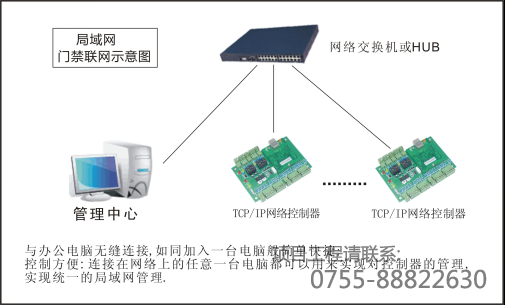

局域网门禁系统拓扑图
适用于公司办公地点比较集中，以性能为优先考虑的中高端门禁系统。

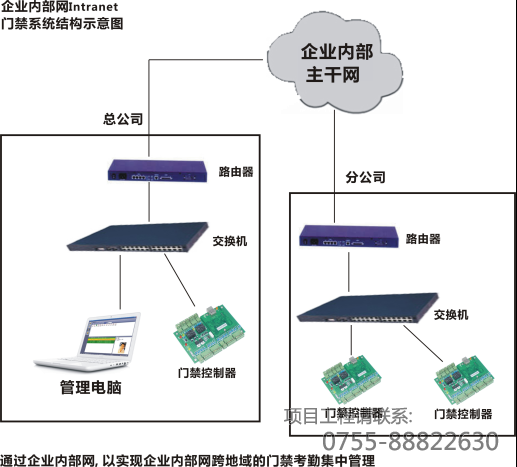

企业内部网门禁系统拓扑图
适用于某些办公地点分散在各个地区，但是有自己的内部企业网络的公司，如果网络带宽超过几十兆，可以实现总部对分部的管理，也可以实现分部的自行管理。并能够实现门禁数据的共享。例如：某城市的银行对各个下属分行的内部网构成的门禁系统的管理。

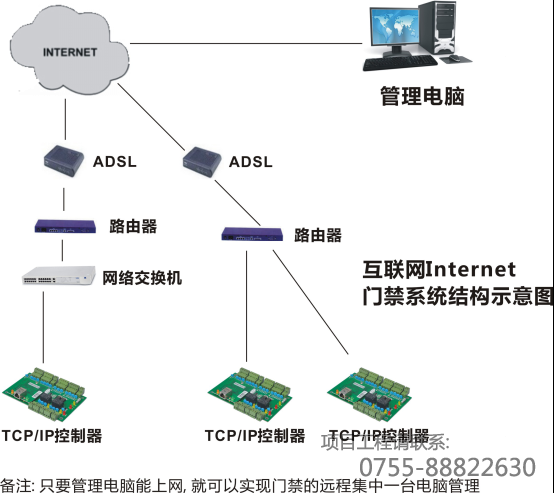

互联网异地联网方式的门禁系统拓扑图
适用于分公司分布在各地，总公司通过互联网对各地的分公司门禁进行集中管理，员工出差到任何一个地方都可以进行考勤。这种模式，分公司自己没有管理权，必须由总公司集中管理。也可以用于电信等行业的无人值守基站的管理。


第五章 WGACCESS门禁系统组成部分及配件介绍

5.1 读卡器及卡片

型号：WG1060
名称：WG1060密码键盘读卡器
电气设计优点：
抗金属屏蔽和读卡器相互干扰能力强。
性能稳定，先进的防死机电路设计，防浪涌保护，防错接保护。
使用纯数字式进口射频基站芯片，无误码设计。
智能化声音和灯光控制模式
符合国际标准的接线方式
蜂鸣器声音清脆响亮，不会受干扰变调。
传输距离长 最远可达100米。
耐低温，耐高温。
外型设计优点：

时尚的纯平、直角、光面、简洁的设计风格。
可更换外壳设计，方便用户外观受损后，重新装修时，低成本翻新。
16毫米超薄设计。
设计亮点：纯平直角超薄的简洁设计风格，灵敏且稳定的触控，触控分别背光式密码键盘，有别于塑料的特殊材料使得表面更加光洁亮丽。



基本参数：
工作电压：+12VDC
静态电流：小于60毫安
动态电流：小于85毫安
输出格式： 国际标准Wiegand 26bit , Wiegand34bit （拨码开关便捷设置，出厂缺省为26bit）
感应距离：4—10cm
传输距离：小于等于100 米
尺寸规格：113mm*75mm*16mm
输入格式： EM ID卡，Mifare one 卡（同时兼容）
环境温度：－20 至 70 摄氏度
环境湿度：小于 95％无冷凝


感应厚卡	感应薄卡	感应厚薄卡	异型卡
86mm*54mm*1.8mm  白卡,感应性能最好.质地坚韧，耐用。	86mm*54mm*0.76mm 信用卡规格,超薄，美观实用。	86mm*54mm*1.0mm  略厚，性价比好。	一般做成钥匙扣的形状，便于携带，感应距离偏短。
