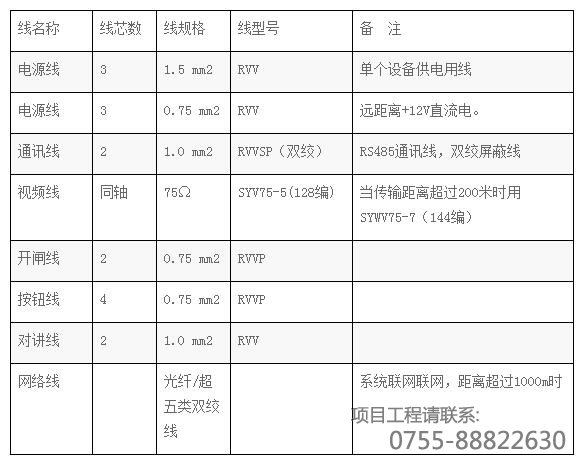

a. 线的种类与型号
b. 线的选择
线的选择一般根据客户购买产品的不同选择不同的线型。
电源线一般用于设备的供电线，如读卡机、道闸、聚光灯、摄像机、门禁、锁控制器、锁等；
通讯线用于电脑与设备通讯之间的连线，如出入口控制机等；
开闸线用于门禁、读卡机的开闸输出与设备之间的连线；
按钮线用于道闸与道闸控制盒的连线；
对讲线用于读卡机与对讲主机或楼宇对讲的连线；
网络线的选用：150m以内选用超五类双绞线，星型（节点之间），更远距离则选用光纤（光缆62.5/125u，多膜最远距离为2.1km）
c. 线管的选择
线管的选择一般根据穿线多少来选择管径的大小，根据布线的环境不同来选择不同的管材。一般来说，路面选用镀锌铁管，其它选用PVC管。
1) 穿钢管明敷或暗敷，适用于需防护机械损伤的场合，但不宜用于有严重腐蚀的场合
2) 穿塑料管明敷或暗敷除高温及对塑料有腐蚀的场合外，其它室内场合均可采用，对于酸碱腐蚀及潮湿的场合尤为适用，因为塑料管的抗酸碱性比刚钢管好。
3) 沿钢索明敷，适用于设备可能会随安装地点的改变，或特殊的场合较适用。这种布线方式方便灵活，不需挖地面来敷设管线，此方式应征求甲方同意。
d. 布线工艺
应遵守有关规程规定
1)直线线管40m须有一接线盒,可有一弯头。25m有一接线盒，可有二弯头。15m有一接线盒,两接线盒间不得有三弯头；
2）管内穿钢丝为12号；
3）室内线管所穿导线的总面积（连外皮）不超过管截面积的70％；室外线管所穿导线的总面积（如无规定时，连外皮）不超过管截面积的50％;
4）线槽布线及穿管布线的绝缘导线不许有接头，接头必须有专门的接线盒；
5）穿钢管的交流线路，当导线电流大于25A时，应将同一回路的三相导线或单相的两根导线穿于同一管内。如只穿两根或穿单根导线，则由于不平衡线路外围交流磁场存在，将在钢管内产生铁损，使钢管发热，导致其中导线散热条件恶化，甚至烧毁。
6）绝缘皮不得有破损;
7）管在转弯处或直线距离每超过1.5m应加固定夹子；
8）室内配线尽量避免交叉，分线与接头不应受到拉力的作用；
9）布铁线管严禁直接用弯头连接，须用弯管器。
e. 室内布线技术要求
1) 布水平线槽或管的倾斜高不得大于3mm/m;
2) 布垂直线槽或管的倾斜度不得大于3mm/m.

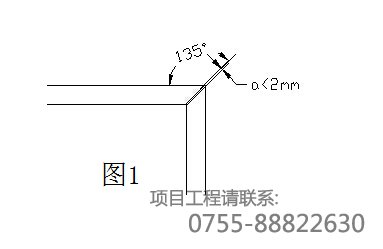

3) 大小相同的线槽的弯接(如图1)

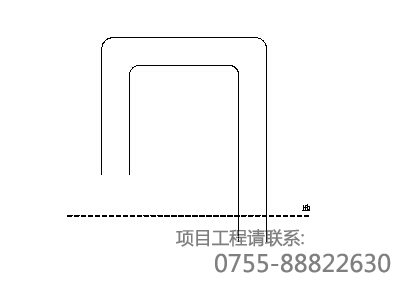

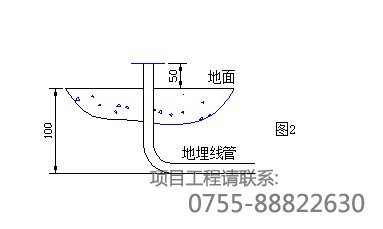

f.地埋线(如图2)
1) 地埋PVC线管转弯不能直接用弯头，必须用弯管器弯管以保证转弯处平滑；
2) 地埋PVC线管深度必须大于10厘米，露出地面高度大于5厘米且出口回弯以防进水。
如图：
1.3 接线施工
a. 箱内接线拨皮不得超过10cm,值班室内线头剥皮不超过1cm ;
b. 所有接插件必须焊接,线头不得有毛刺,压线端不得有松动,回转现象,联接电阻不大于1Ω
c. 值班室内电源必须有接地线,机箱、电脑外壳必须接地;
d. 机箱内所有线头,必须有1m±0.1m余量,且用扎带扎齐;
e. 值班室内布线必须用线管或线槽布于电脑桌后,留1-1.5m余量,整理有条;
f. 屏弊线的屏弊层必须一端接地.（只能单端接地，下面电气接地的有关要求有详细说明）
1.4 部件接地
对电源的要求：客户处的市电电源，必须有接地线，即电源线为三根：火线、零线、地线。
a.出入口控制机 （箱体接地）
箱体内必须预留接地端子，以方便电源地线的连接。注意：安装时地线不得悬空而不接。
b.道闸 （箱体接地）
道闸内箱体上也必须预留接地端，以便于电源地线的连接。安装时不允许地线悬空。
c.电脑系统 （事实上，电脑的外壳即连接了电源地，又连接了主板的信号地）
电脑的电源线已是标准的三芯线，但电源插座必须可靠接地。
1）系统连接时的屏蔽接地问题
a. 关于屏蔽线 (注：屏蔽线的接地，一般指信号地)
信号线要求用屏蔽线，屏蔽线的屏蔽层一定要接地（信号地），否则，将起不到屏蔽作用。注意：应采用单端接地的方式（只需要在屏蔽线的一端与信号地连接，不可以把屏蔽线的两头分别与两头的设备都相接，如果这样，屏蔽层中将存在地线电流，干扰信号仍然会串入信号中）。
b. 在系统中如果两个设备有信号线连接，有如下几种情形：
① 直接连接：在普通短距离传输（小于10米）且无其它干扰线存在时（如强电源线、对讲线等），可以采用普通两芯线直接连接。
② 使用屏蔽线连接：
a. 控制信号传输时如果传输距离较远（大于10米）或有干扰线并行时，一般要求使用屏蔽线（单端接地）。
b. 两设备直接共地而传输信号，一般都要求信号线使用屏蔽线，“单端接地”
