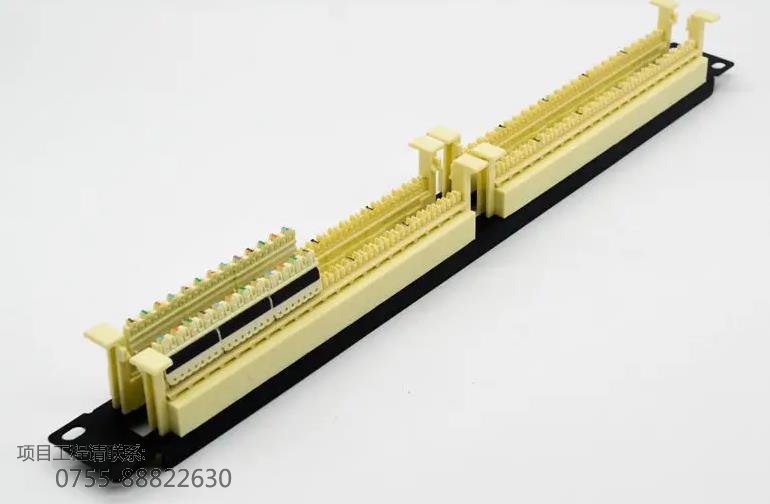

110配线架作为综合布线系统的核心产品，那110配线架是怎么接网线的呢？今天唯康就来分享一下。
一、接插式配线架的端接
（1）把第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置，这有利于下一步在配线板的边缘处准确地剥去线缆的外皮。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从条线缆开始）；
（6）在刻痕处外少15cm处切割线缆，并将刻痕的外套滑掉；
（7）沿着110配线架的边缘将4对导线拉进前面的线槽中；
（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条终弯曲处提供适当的压力使线对的变形小。
（9）把上面两个索引条的线对安放好，并使其就位并切割后，再进行下面两个索引条的线对安置，在所有4个索引条都就位后，再安装110连接模块。
二、超五类模块化配线板的端接
首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。用带子将线缆缠绕在配线板的导入边缘上，好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；
（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；
（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；
（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；
（6）对捻必须正确地安置到连接块的分开点上；
（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；
（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
