无线网络覆盖设计与实施注意事项

UPTATED:2016/01/12 | 分类:行业动态及知识

1、网络规划
根据环境具体需求选取合适型号主路由器、主交换机、接入层交换机、PoE供电交换机、AC无线控制器及AP接入点。
已有有线网络的环境,需新增无线覆盖,仅需考虑PoE供电交换机、AC无线控制器、AP接入点以及当前主路由的负载能力。根据环境结构确定AP数量,吸顶式AP空旷环境覆盖直径20-30M,密集型客房环境,过道安装推荐覆盖4-6个房间;面板式AP推荐每个房间安装一台。
因不同产品在不同环境中的表现情况不一致,建议在进行大规模安装前先进行小范围的测试,如信号强度,吞吐量等,优化方案细节。
2、布线规划
局域网交换机之间根据距离确定传输介质(光纤或以太网线),大于100M的距离需使用光纤传输,收发设备可选用光纤收发器或交换机插光纤模块收发;100M范围内可使用以太网线传输。
PoE供电交换机到AP之间如采用标准PoE供电,传输距离100M以内,网线质量差异会产生一定衰减,推荐范围在60M以内。需合理规划供电交换机位置确保供电及数据传输稳定有效。
特殊环境如电梯内安装AP进行无线覆盖需使用电梯随行电缆。
3AP位置与MAC地址记录
由于AP使用数量较多,安装前需记录每个位置AP对应的MAC地址,方便后续在AC(无线控制器)中备注。
例:
AP点位 AP MAC地址
A栋1楼1号点位 00-00-00-00-00-01
…… ……

在实际案例中,我们遇到有客户未对AP进行备注,当安装AP较多时,一旦遇到某个AP出现异常,无法准确获知AP所在的位置,排查手段比较有限。并且,如果没有对AP进行备注,将无法进行信道规划,影响无线网线的使用效果。

1、修改AC管理地址及DHCP地址池:
AC无线控制器默认的管理地址为192.168.1.253,为避免IP地址冲突,建议用户将AC管理地址修改为与局域网在同一网段但不冲突的地址。
同时AC用于给AP分配IP的DHCP地址池默认有50个地址可分配,若局域网中使用的AP数量超过50个,则必须将DHCP地址池修改到有足够的IP地址可用。
2、交换机端口隔离及AP内部隔离:
在大型网络中,有线和无线广播流量较大,为了避免大量广播影响AP正常工作,建议用户在交换机做端口隔离配置,连接AP的各端口相互隔离,仅与上联口通信,同时在AC中无线配置开启无线网络内部隔离。
3、降低无线干扰设置:
在实际案例中,客户一般会安装较多的AP,此时AP与AP之间的无线干扰无法忽略,可以通过规划信道,调整频段带宽和调整发射功率等方法尽量减小干扰。

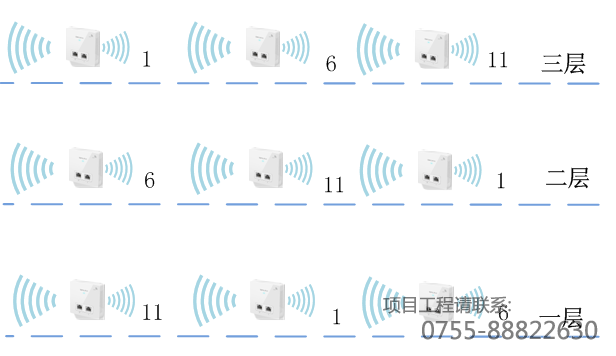

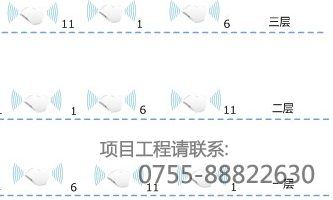

信道规划:所有AP通过AC统一配置,为降低无线干扰,相邻AP及上下层对应位置AP使用1、6、11三个信道错开,如下图所示:

吸顶式AP信道隔离                     面板式AP信道隔离
调整频段带宽:无线802.11n标准在2.4 Hz频段使用双信道进行传输,但2.4Hz 频谱资源有限,不干扰的信道只有3个,使用双信道传输可能会对周围AP造成干扰,所以,建议把所有AP的频段带宽设置为20M Hz。
调整发射功率:发射功率在一定程度上会影响AP的覆盖范围,当环境比较空旷且安装的AP比较密集的时候,如果发射功率过高则会存在一定的无线干扰,所以,建议根据实际环境以及安装AP的情况,合理调整AP发射功率。
4、性能效果测试
信号强度测试:工程实施完毕后,客户可使用手机APP软件“WIFI分析仪”或笔记本无线信号测试软件“inssider”等常用测试软件测试覆盖范围内各点位信号强度,附表为参考数值:

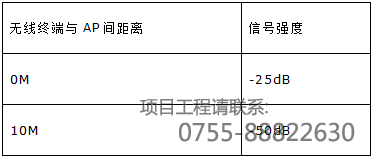

TP-LINK 吸顶式AP、面板式AP空旷环境下信号强度参考值:

附表1

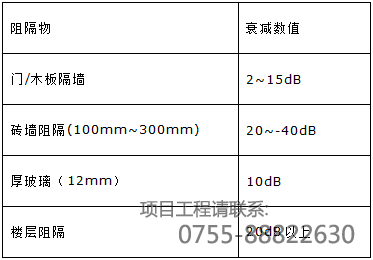

常见阻隔物对无线信号的衰减经验值如下:

附表2

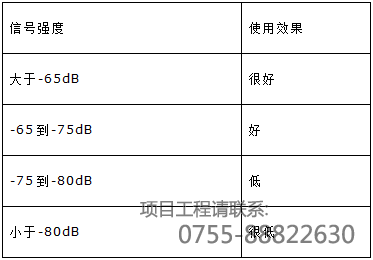

通用参考级别如下:

附表3
吞吐量测试:工程实施完毕后,客户可使用“Ix Chariot”软件进行吞吐量测试,测试拓扑如下,当无线覆盖各点从有线到无线的吞吐量大于20Mbps时,无线体验效果比较好。
